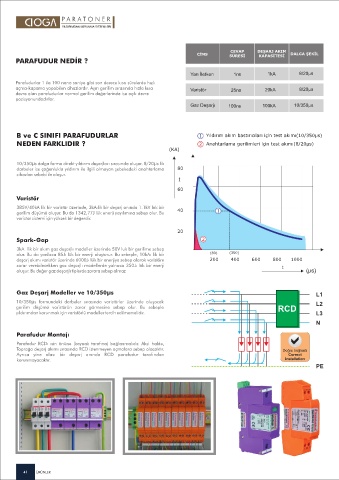

P A R A T O N E R





                                                                                  CEVAP    DEŞARJ AKIM
                                                                      CİNS        SÜRESİ    KAPASİTESİ  DALGA ŞEKİL
       PARAFUDUR NEDİR ?

                                                                    Yarı İletken   1ns         1kA        8/20μs
       Parafudurlar 1 ila 100 nano saniye gibi son derece kısa sürelerde hızlı
       açma-kapama yapabilen cihazlardır. Aşırı gerilim sırasında hızla kısa  Varistör  25ns  20kA        8/20μs
       devre olan parafudurlar normal gerilim değerlerinde ise açık devre
       pozisyonundadırlar.
                                                                    Gaz Deşarjı  100ns       100kA      10/350μs





       B ve C SINIFI PARAFUDURLAR                                      1 Yıldırım akım bastırıcıları için test akımı(10/350μs)
       NEDEN FARKLIDIR ?                                               2 Anahtarlama gerilimleri için test akımı(8/20μs)
                                                            (KA)

       10/350 s dalga formu direkt yıldırım deşarjları sırasında oluşur. 8/20 s lik
                                                       μ
            μ
       darbeler ise çoğunlukla yıldırım ile ilgili olmayan şebekedeki anahtarlama  80
       cihazları sebebi ile oluşur.
                                                                İ
                                                               60
       Varistör
       385V/40kA lik bir varistör üzerinde, 3kA›lik bir deşarj anında 1.1kV luk bir  40
       gerilim düşümü oluşur. Bu da 1342,77J lük enerji yayılımına sebep olur. Bu  1
       varistor sistemi için yüksek bir değerdir.

                                                               20
       Spark-Gap                                                        2
       3kA lik bir akım gaz deşarjlı modeller üzerinde 50V luk bir gerilime sebep
       olur. Bu da yanlızca 85J› lük bir enerji oluşturur. Bu sebeple, 10kA› lik bir  (80)  (350)
       deşarj akımı varistör üzerinde 6000J› lük bir enerjiye sebep olarak varistöre  200  400  600  800  1000
       zarar verebilecekken gaz deşarjlı modellerde yalnızca 350J› lük bir enerji                   t
       oluşur. Bu değer gaz deşarjlı tiplerde zarara sebep olmaz                                            (μs)


                                       μ
       Gaz Deşarj Modeller ve 10/350 s                                                                          L1
       10/350 s formundaki darbeler sırasında varistörler üzerinde oluşacak                                     L2
            μ
       gerilim düşümü varistörün zarar görmesine sebep olur. Bu sebeple                            RCD
       yıldırımdan korunmak için varistörlü modeller tercih edilmemelidir.                                      L3
                                                                                                                N

       Parafudur Montajı
       Parafudur RCD› nin önüne (kaynak tarafına) bağlanmalıdır. Aksi halde,
       Toprağa deşarj akımı sırasında RCD istenmeyen açmalara sebep olacaktır.                      Doğru bağlantı
       Ayrıca yine olası bir deşarj anında RCD parafudur tarafından                                   Correct
       korunmayacaktır.                                                                              installation
                                                                                                                PE
